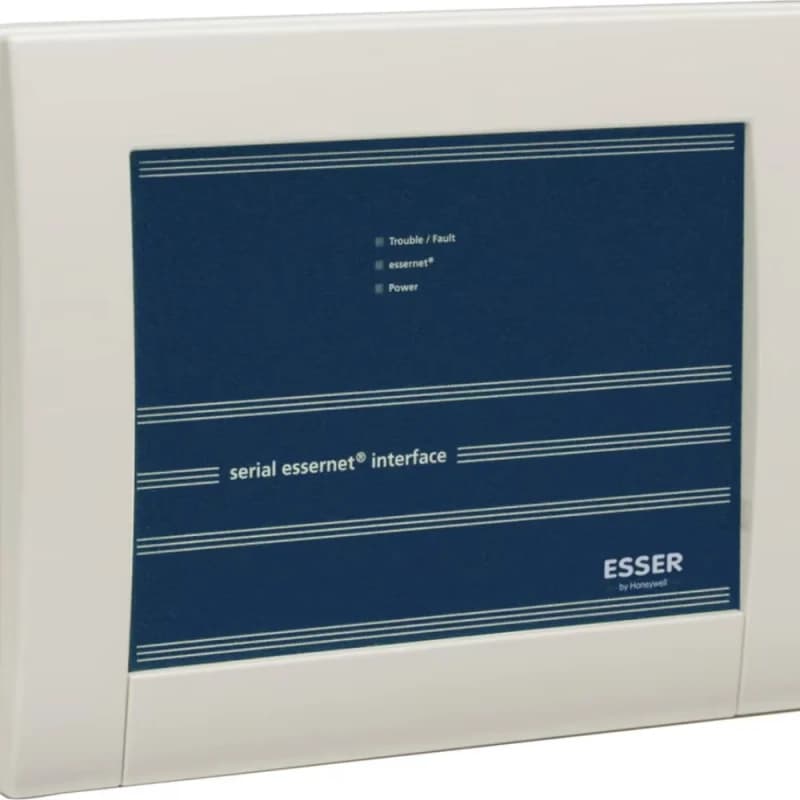

Honeywell 784850 ESSER Serial essernet Interface SEI2 Haberleşme Arayüzü

✔ Ürün Açıklaması

784850 SEI2, ESSER yangın alarm sistemleri ile üst seviye yönetim, izleme veya entegrasyon sistemleri arasında haberleşme köprüsü oluşturur.

Örneğin:

ESSER Yangın Alarm Paneli
↓
essernet®
↓
Honeywell 784850 SEI2
↓
RS232 / RS485 / TTY
↓
WINMAG plus / BMS / Harici Yönetim Sistemi

şeklinde bir yapı kurulabilir.

SEI2 ayrıca uygun bir essernet modülü takıldığında essernet ağı içerisinde bağımsız bir katılımcı olarak çalışabilir.

✔ Öne Çıkan Özellikler

✔ Serial essernet Interface 2 (SEI2)

✔ ESSER yangın alarm panelleriyle haberleşme

✔ EDP (ESSER Data Protocol) desteği

✔ 800x serisi panellerle uyumlu

✔ IQ8Control ile uyumlu

✔ FlexES Control ile uyumlu

✔ RS232 haberleşme desteği

✔ RS485 haberleşme desteği

✔ TTY haberleşme desteği

✔ Çift yönlü veri aktarımını destekleyen sistemlerde uzaktan kontrol

✔ essernet ağına entegre edilebilir

✔ WINMAG plus ve benzeri yönetim sistemleriyle entegrasyon için kullanılabilir

✔ Modüler aksesuar yapısı

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell / ESSER

Ürün Kodu

784850

Ürün Adı

Serial essernet® Interface (SEI2)

Ürün Tipi

Seri Haberleşme / Entegrasyon Arayüzü

Kullanım Alanı

Yangın Alarm Sistemi Entegrasyonu

Protokol

EDP – ESSER Data Protocol

Uyumlu Paneller

ESSER 800x, IQ8Control, FlexES Control

Seri Haberleşme

RS232 / RS485 / TTY

Çift Yönlü Haberleşme

Desteklenir

Uzaktan Kontrol

Çift yönlü sistemlerde

essernet Entegrasyonu

Modül ile

Besleme Gerilimi

10,5 – 30 V DC

Akım – essernet Modülsüz

Yaklaşık 30 mA @ 12 V / 20 mA @ 24 V

Akım – essernet Modüllü

Yaklaşık 130 mA @ 12 V / 70 mA @ 24 V

Çalışma Sıcaklığı

-5°C ~ +50°C

Depolama Sıcaklığı

-10°C ~ +50°C

Koruma Sınıfı

IP30

Gövde

ABS, %10 cam elyaf takviyeli, V-0

Renk

Gri / Pantone 538 benzeri

Boyutlar

270 × 221 × 75 mm

Montaj

Muhafaza içerisinde

Essernet Modülü

Dahil değil

Interface Modülü

Dahil değil

Teknik değerler Honeywell/ESSER teknik dokümanlarıyla uyumludur.

✔ Önemli: Modüller Dahil Değildir

784850'ın en önemli satış noktalarından biri budur.

Ürün, temel SEI2 kartını muhafaza içerisinde içerir; ancak kullanılacak haberleşme standardına göre gerekli modüller ayrıca seçilmelidir. Honeywell dokümanında hem essernet modülünün hem de interface modülünün ayrıca sipariş edilmesi gerektiği belirtiliyor.

Kullanılabilecek Interface Modülleri

Ürün Kodu

Modül

Kullanım

784870

M4-RS232-iso

RS232 haberleşme

784871

M4-RS485-iso

RS485 haberleşme

784872

M4-TTY

TTY haberleşme

Kullanılabilecek essernet Modülleri

Ürün Kodu

Modül

Hız

FX808340

essernet® Modülü

62,5 kBd

FX808341

essernet® Modülü

500 kBd

Bu nedenle 784850 sipariş edilirken hangi haberleşme tipinin kullanılacağı mutlaka belirlenmelidir.

✔ WINMAG plus ile Kullanım

784850, ESSER yangın alarm sistemlerinin WINMAG plus gibi merkezi yönetim sistemlerine aktarılmasında kullanılabilir.

Örneğin:

ESSER IQ8Control
↓
essernet
↓
784850 SEI2
↓
RS232 / RS485
↓
WINMAG plus

şeklinde bir entegrasyon oluşturulabilir.

WINMAG plus tarafında ayrıca ilgili ESSER entegrasyon lisansının bulunması gerekebilir. Yani 784850 fiziksel haberleşme arayüzüdür; WINMAG plus lisansı değildir.

✔ Hangi Sistemlerde Kullanılır?

➜ ESSER 800x yangın alarm panelleri
➜ ESSER IQ8Control
➜ ESSER FlexES Control
➜ WINMAG plus
➜ BMS / bina yönetim sistemleri
➜ Merkezi alarm izleme sistemleri
➜ Güvenlik yönetim sistemleri
➜ Yangın alarm entegrasyonları
➜ ESSER EDP protokolü kullanan harici sistemler

Honeywell'in ürün listesinde 784850, ESSER ağ ürünleri arasında “Serial essernet Interface (SEI2)” olarak yer almaktadır.

✔ Avantajları

✔ ESSER yangın alarm sistemlerini harici sistemlere bağlar

✔ EDP protokolü üzerinden veri aktarımı

✔ RS232, RS485 ve TTY seçenekleri

✔ Çift yönlü haberleşme desteği

✔ Uzaktan kontrol imkânı

✔ essernet ağına entegre edilebilir

✔ WINMAG plus gibi merkezi yönetim sistemlerinde kullanılabilir

✔ Modüler yapısı sayesinde farklı haberleşme standartlarına uyarlanabilir
