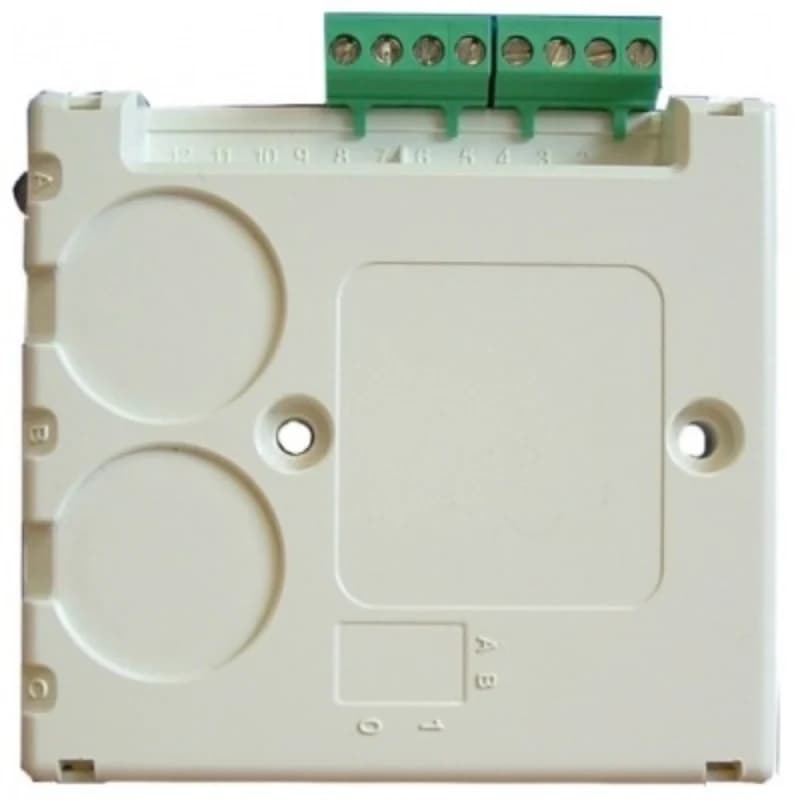

Honeywell Gent S4-34410 1 Girişli Loop Beslemeli Adresli Interface Modülü

✔ Ürün Açıklaması

S4-34410, Gent Vigilon sisteminde harici bir cihazdan veya konvansiyonel bir zon hattından gelen sinyali adresli sistem içerisinde izlemek için kullanılan bir interface modülüdür.

Örneğin:

Konvansiyonel Dedektörler / Yangın Butonları
↓
S4-34410
↓
Gent Adresli Loop
↓
Vigilon Yangın Alarm Paneli

şeklinde kullanılabilir.

Modülün giriş kanalı yazılım üzerinden farklı amaçlara göre yapılandırılabilir:

• Zone Fire

• Fire Input

• Fault Input

• Supervisory Input

Ayrıca giriş için programlanabilir gecikmeler kullanılabilir.

✔ Öne Çıkan Özellikler

✔ 1 adet giriş kanalı

✔ Adresli loop üzerinden besleme

✔ Harici yardımcı güç kaynağı gerektirmez

✔ Düşük voltajlı interface modülü

✔ Konvansiyonel zon bağlantısı için kullanılabilir

✔ Yangın girişi olarak yapılandırılabilir

✔ Arıza girişi olarak yapılandırılabilir

✔ Supervisory girişi olarak yapılandırılabilir

✔ Giriş gecikmesi programlanabilir

✔ 2 adet dahili hat izolatörü

✔ EN 54-17 uyumlu

✔ EN 54-18 uyumlu

✔ LPCB onaylı

✔ Gent Vigilon sistemleriyle uyumlu

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell Gent

Model

S4-34410

Ürün Tipi

Adresli 1 Girişli Interface Modülü

Seri

Gent S4 / Vigilon

Giriş Sayısı

1

Çıkış

Yok

Besleme

Loop üzerinden

Harici Güç Kaynağı

Gerekmez

Giriş Türleri

Fire / Fault / Supervisory / Zone

Konvansiyonel Zon Girişi

✔

Hat İzolatörü

2 adet dahili

EN 54-17

✔

EN 54-18

✔

LPCB

✔

Çalışma Gerilimi

24 V nominal

Minimum Gerilim

18 V

Normal Akım

2 mA

Alarm Maks. Akımı

9 mA

Çalışma Sıcaklığı

-10°C ~ +60°C

Depolama Sıcaklığı

-30°C ~ +70°C

Bağıl Nem

%95'e kadar, yoğuşmasız

Modül Ağırlığı

92 g

Plastik Kutu ile

~1.047 g

Metal Kutu ile

~782 g

Modül Rengi

Beyaz

Teknik değerler Honeywell Gent'in S4 interface modülleri için yayımladığı teknik dokümandan alınmıştır.

✔ Konvansiyonel Zon Bağlantısı

S4-34410'ın önemli kullanım alanlarından biri konvansiyonel yangın alarm zonunu Gent adresli sisteme bağlamaktır.

Honeywell dokümanına göre giriş kanalı, konvansiyonel cihazları kabul edecek şekilde zone input olarak yapılandırılabilir.

Bu durumda:

Konvansiyonel Duman Dedektörleri
+
Konvansiyonel Yangın İhbar Butonları
↓
Konvansiyonel Zon Hattı
↓
S4-34410
↓
Gent Vigilon Loop

şeklinde entegrasyon yapılabilir.

✔ Giriş Modları

S4-34410'ın tek giriş kanalı yazılım üzerinden farklı işlevlere atanabilir.

🔥 Fire Input

Harici bir yangın alarm cihazından gelen yangın sinyalinin Gent paneline aktarılmasını sağlar.

⚠️ Fault Input

Harici bir sistemin arıza bilgisinin Gent paneli tarafından izlenmesini sağlar.

👁 Supervisory Input

Yangın alarmı dışındaki gözetim/supervisory bilgilerinin izlenmesinde kullanılabilir.

🔥 Zone Input

Konvansiyonel yangın alarm cihazlarının bağlandığı bir konvansiyonel zon girişi olarak kullanılabilir.

✔ Loop Beslemeli Yapı

S4-34410'ın önemli avantajlarından biri loop powered olmasıdır.

Yani normal çalışma için ayrıca:

❌ 24 V DC adaptör
❌ Harici güç kaynağı
❌ Ayrı akü

gerektirmez.

Modül, Gent yangın alarm panelinin loop hattından beslenir ve panelin standby aküsü tarafından da desteklenir.

✔ Hat İzolatörü

Modül üzerinde 2 adet dahili line isolator bulunur.

Bu özellik, adresli loop üzerinde meydana gelebilecek kısa devre durumlarında ilgili bölümün izole edilmesine yardımcı olur.

Bu nedenle S4-34410 yalnızca giriş sinyalini Gent paneline aktaran bir modül değil, aynı zamanda loop güvenilirliğine katkı sağlayan bir cihazdır.

✔ Loop Kapasitesi

Honeywell'in danışman teknik dokümanında S4-34410 için:

• Normal switch input: 200 adet/loop'a kadar

• Konvansiyonel Zone Input: 32 adet/loop'a kadar

değerleri verilmektedir. Ancak bu değerler loop yük faktörü ve kullanılan diğer cihazlara göre ayrıca değerlendirilmelidir.

✔ Uyumlu Sistemler

S4-34410, özellikle:

• Gent Vigilon

• Gent 34000

yangın alarm sistemlerinde kullanılabilir.

Honeywell'in kurulum dokümanına göre tam uyumluluk için paneldeki MCC/MCB ve LPC firmware sürümlerinin uygun olması gerekir. Dokümanda MCC/MCB için V3.94 / V4.37, LPC için V3.93 / V4.35 sürümleri belirtilmektedir.

✔ Montaj Seçenekleri

S4-34410 modülü farklı montaj seçenekleriyle kullanılabilir:

• S4-34490 → Büyük plastik kutu

• S4-34491 → DIN ray montaj aparatı

• S4-34492 → Metal kutu

Honeywell'in ürün spesifikasyonunda bu üç montaj seçeneği açıkça belirtilmektedir.

Önemli: S4-34410'ın kendisi kutusuz modül olarak satılabilir. Ürün sayfasında kutunun dahil olup olmadığını stok ürününe göre ayrıca belirtmek gerekir.

✔ Kullanım Alanları

➜ Konvansiyonel zonların adresli sisteme entegrasyonu
➜ Harici yangın alarm sistemlerinin izlenmesi
➜ Yangın girişlerinin izlenmesi
➜ Arıza kontaklarının izlenmesi
➜ Supervisory kontakların izlenmesi
➜ Teknik alarm sistemleri
➜ Pompa kontrol sistemleri
➜ Sprinkler sistemleri
➜ Jeneratör/teknik ekipman alarm bilgileri
➜ Gent Vigilon projeleri
➜ Gent 34000 sistemleri

✔ Avantajları

✔ Tek giriş ile farklı sinyalleri izleme

✔ Loop üzerinden besleme

✔ Harici güç kaynağı gerektirmemesi

✔ Konvansiyonel zon entegrasyonu

✔ Fire / Fault / Supervisory desteği

✔ 2 dahili hat izolatörü

✔ EN 54-17 / EN 54-18

✔ LPCB onaylı

✔ DIN ray montaj seçeneği

✔ Plastik veya metal kutu seçenekleri

✔ Gent Vigilon sistemlerine uygun
