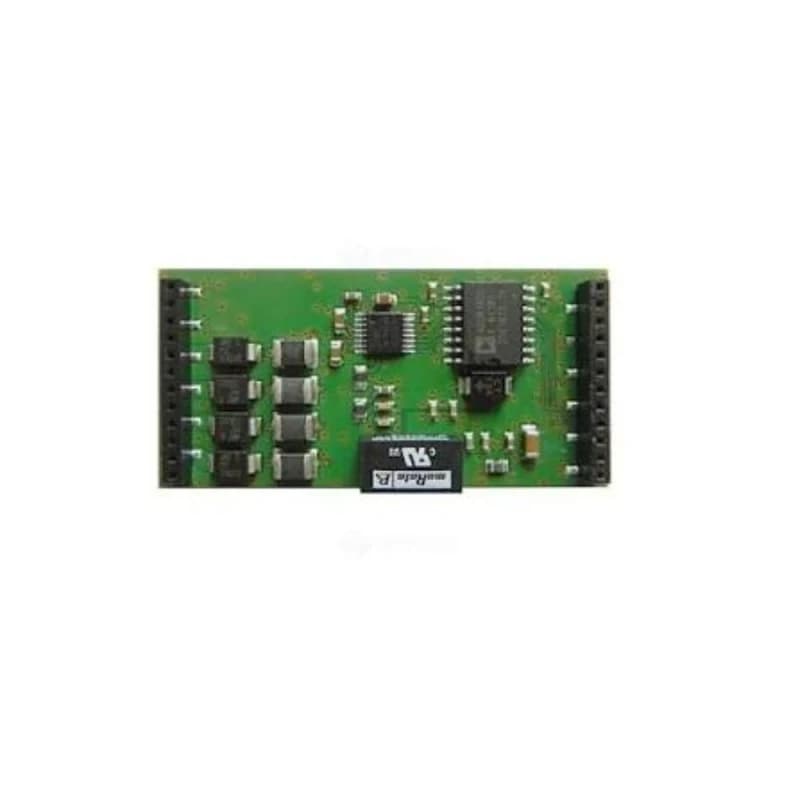

Honeywell 784870 ESSER M4-RS232-iso Galvanik İzoleli RS232 Arayüz Modülü

✔ Ürün Açıklaması

784870 M4-RS232-iso, ESSER by Honeywell yangın alarm sistemlerinde RS232 haberleşme bağlantısı gereken uygulamalar için kullanılır.

Özellikle 784850 Serial essernet Interface 2 üzerinde kullanılan modüllerden biridir. 784850'ın haberleşme tipi projeye göre RS232, RS485 veya TTY olarak seçilebilir. RS232 bağlantısı tercih edildiğinde 784870 kullanılır.

Örneğin:

ESSER Yangın Alarm Paneli
↓
essernet / SEI2
↓
784850 SEI2
↓
784870 M4-RS232-iso
↓
RS232
↓
WINMAG plus / Harici Yönetim Sistemi

şeklinde kullanılabilir.

✔ Öne Çıkan Özellikler

✔ M4-RS232-iso Interface Module

✔ RS232 seri haberleşme

✔ Galvanik izolasyon

✔ ESSER by Honeywell sistemleriyle kullanım

✔ 784850 SEI2 ile uyumlu

✔ Harici sistemlere RS232 bağlantısı

✔ Yangın alarm sistemi entegrasyonlarında kullanım

✔ Kompakt modül yapısı

✔ 3,3 V DC çalışma gerilimi

✔ Düşük güç tüketimi

Honeywell'in resmi ürün sayfası 784870'i RS232 interface modülü olarak tanımlıyor ve galvanik izolasyon özelliğini özellikle belirtiyor.

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell / ESSER

Ürün Kodu

784870

Ürün Adı

M4-RS232-iso Interface Module

Ürün Tipi

RS232 Seri Haberleşme Modülü

Haberleşme Standardı

RS232

Galvanik İzolasyon

Var

Kullanım Sistemi

ESSER Yangın Alarm Sistemleri

Uyumlu Ana Modül

784850 SEI2

Çalışma Gerilimi

3,3 V DC

Akım Tüketimi

Yaklaşık 20 mA

Boyut

27 × 53 × 15 mm

Montaj

Modül yuvasına takılır

Fiziksel Ürün

Evet

Kullanım Alanı

Yangın alarm sistemi entegrasyonu

Üretici

ESSER by Honeywell

3,3 V DC besleme ve yaklaşık 20 mA tüketim bilgileri teknik ürün kayıtlarında da belirtilmektedir.

✔ 784870 Nerede Kullanılır?

En önemli kullanım alanı 784850 SEI2 arayüzüdür.

784850'ın kendisi temel modül olarak gelir ve kullanılacak seri haberleşme standardına göre aşağıdaki modüllerden biri seçilir:

Ürün Kodu

Interface

Kullanım

784870

M4-RS232-iso

RS232

784871

M4-RS485-iso

RS485

784872

M4-TTY

TTY

Honeywell/ESSER dokümanı bu üç modülü 784850 için ayrı aksesuarlar olarak listeliyor.

Dolayısıyla müşterinin projesinde RS232 haberleşme gerekiyorsa 784870, RS485 gerekiyorsa 784871, TTY gerekiyorsa 784872 tercih edilir.

✔ Galvanik İzolasyon Neden Önemli?

784870'in “iso” ibaresi galvanik izolasyona işaret eder.

Galvanik izolasyon, iki elektronik sistem arasında doğrudan elektriksel bağlantının oluşturabileceği potansiyel farkları ve elektriksel parazitlerin haberleşme tarafına aktarılmasını azaltmaya yardımcı olur.

Bu nedenle özellikle:

• Uzun RS232 bağlantıları

• Farklı besleme kaynakları

• Endüstriyel tesisler

• Yangın alarm sistemleri

• Merkezi izleme sistemleri

• Harici otomasyon sistemleri

gibi uygulamalarda avantaj sağlar.

Honeywell de 784870'in özellikleri arasında galvanic isolation özelliğini açıkça belirtmektedir.

✔ 784850 ile Birlikte Kullanım

Bu ürünün satışında en önemli nokta 784870'in 784850 ile ilişkisini müşteriye açıkça belirtmek.

784850

Serial essernet Interface 2

Ana haberleşme arayüzüdür.

784870

M4-RS232-iso

784850'a takılan RS232 haberleşme modülüdür.

Yani:

784850 + 784870

kombinasyonu, RS232 haberleşme gerektiren bir ESSER SEI2 uygulamasında kullanılabilir. Honeywell'in resmi ESSER dokümanı da 784870'i 784850'nin aksesuarları arasında gösteriyor.

✔ Önemli Uyumluluk Notu

784870'i 784850 olmadan bağımsız bir RS232 dönüştürücü gibi değerlendirmemek gerekir.

Ürün esas olarak ESSER sistemlerinde ilgili modül yuvasına takılan M4 RS232 interface modülüdür.

Ayrıca Honeywell'in güncel ürün kataloğunda 784870 ürünü discontinued olarak işaretlenmiş durumda; Honeywell destek süresince ürün desteği sağlayacağını belirtiyor. Bu nedenle stok/satış sayfasında “tedarik durumu sipariş öncesi teyit edilmelidir” şeklinde bir not kullanmak faydalı olabilir.

✔ Kullanım Alanları

➜ ESSER yangın alarm sistemleri
➜ ESSER 784850 SEI2
➜ IQ8Control sistemleri
➜ FlexES Control sistemleri
➜ 800x serisi sistemler
➜ WINMAG plus entegrasyonları
➜ Merkezi alarm izleme
➜ BMS entegrasyonları
➜ Harici yönetim sistemleri
➜ Yangın alarm sistemi entegrasyonları

✔ Avantajları

✔ RS232 haberleşme desteği

✔ Galvanik izolasyon

✔ ESSER sistemleri için tasarlanmış özel arayüz

✔ 784850 SEI2 ile doğrudan uyumlu

✔ Kompakt tasarım

✔ Düşük güç tüketimi

✔ Yangın alarm sistemlerinin harici sistemlere entegrasyonunda kullanılabilir
