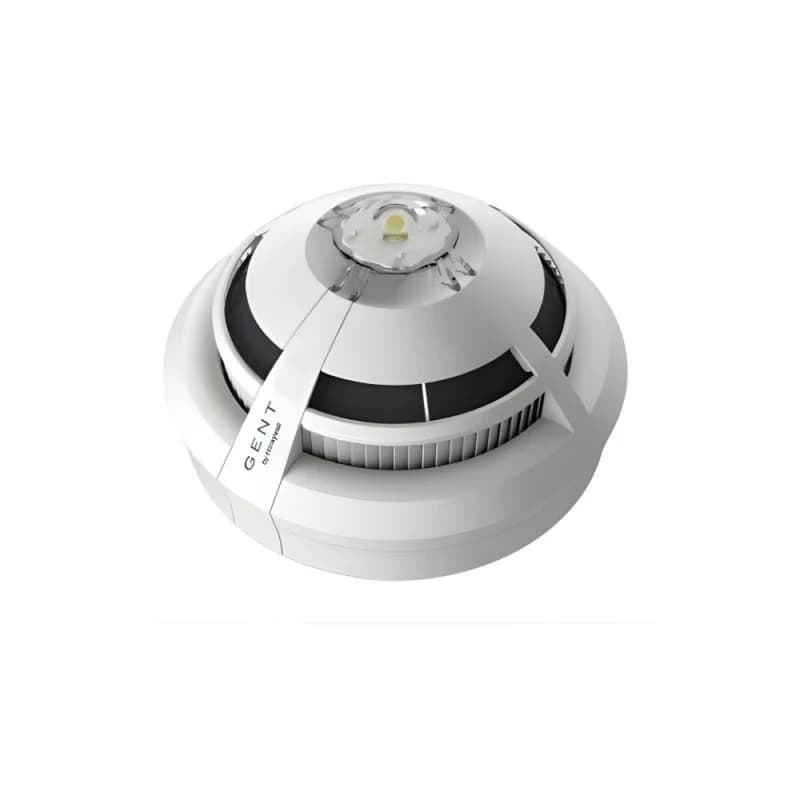

Honeywell Gent S4-901 S-Quad Çift Optik + Isı + CO Adresli Yangın Dedektörü

✔ Ürün Açıklaması

S4-901, Gent Vigilon S-Quad adresli yangın alarm sistemlerinde kullanılan gelişmiş bir çok kriterli dedektördür.

Dedektörde:

• 2 adet optik algılama açısı

• Isı sensörü

• CO sensörü

bir arada bulunur.

Çift optik yapı, duman parçacıklarının farklı açılardaki optik özelliklerini değerlendirirken; ısı sensörü ortam sıcaklığını takip eder ve CO sensörü özellikle için için yanan yangınlardan ortaya çıkan karbonmonoksiti algılar.

Bu kombinasyon, tek bir algılama teknolojisine göre farklı yangın karakteristiklerinin değerlendirilmesine olanak sağlar.

✔ Öne Çıkan Özellikler

✔ Çift optik duman algılama

✔ Isı algılama

✔ CO / karbonmonoksit algılama

✔ Çok kriterli algılama teknolojisi

✔ Adresli yangın alarm sistemiyle çalışma

✔ 200 cihaza kadar loop kapasitesi (800 mA loop kartı varsayımıyla)

✔ Dahili 2 adet hat izolatörü

✔ Programlanabilir algılama durumları

✔ Buhar kaynaklı yanlış alarmlara karşı gelişmiş değerlendirme

✔ Yavaş gelişen ve hızlı gelişen yangınları algılamaya yönelik tasarım

✔ Dahili kırmızı alarm LED'i

✔ CO algılaması için mavi LED

✔ CO sensörü yaşam ve arıza izleme

✔ Gent Vigilon S-Quad sistemiyle kullanım

Honeywell'in teknik dokümanında S4-901 için 8 adet seçilebilir EN 54 algılama durumu bulunduğu ve optik duman ile A1, A2, A2S, B ve BS ısı sınıflarının CO ile desteklenebildiği belirtiliyor.

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell Gent

Ürün Serisi

S-Quad

Model

S4-901

Ürün Tipi

Çok Kriterli Adresli Yangın Dedektörü

Algılama Teknolojisi

Çift Optik + Isı + CO

Optik Algılama

2 ayrı optik açı

Isı Algılama

Termistör

CO Algılama

Karbonmonoksit

Algılama Durumu

8 seçilebilir EN 54 sensing state

Isı Sınıfları

A1, A2, A2S, B, BS

Hat İzolatörü

2 adet dahili

Loop Kapasitesi

200 cihaz/loop*

Çalışma Sıcaklığı

-10°C ~ +50°C

Ağırlık

0,11 kg

Taban ile Ağırlık

0,17 kg

Renk

Beyaz – RAL 9010

Taban

S4-700

Optik Standardı

EN 54-7

Isı Standardı

EN 54-5

İzolatör Standardı

EN 54-17

Giriş/Çıkış Modülü Standardı

EN 54-18

Onay

LPCB

Sistem

Gent Vigilon / S-Quad

* 200 cihaz/loop değeri Honeywell dokümanında 800 mA Loop Card varsayımıyla belirtilmektedir.

✔ 4'lü Algılama Teknolojisi

S4-901'i diğer klasik dedektörlerden ayıran temel özellik, dört ayrı algılama elemanının birlikte kullanılmasıdır:

1️⃣ Optik algılama
2️⃣ İkinci optik algılama açısı
3️⃣ Isı algılama
4️⃣ CO algılama

Bu yapı özellikle yangının farklı aşamalarda ortaya çıkardığı belirtilerin değerlendirilmesine yardımcı olur. Honeywell, cihazın yavaş gelişen için için yanma yangınları ile hızlı gelişen serbest yanmalı yangınlar için kapsamlı algılama sağlamayı amaçladığını belirtiyor.

✔ CO Algılama Özelliği

S4-901'in önemli avantajlarından biri karbonmonoksit algılama özelliğidir.

CO sensörü özellikle kor halindeki / için için yanan yangınlarda ortaya çıkabilen karbonmonoksit seviyesini algılamak için kullanılır.

Honeywell dokümanına göre CO elementi:

• Optik algılama haznesine entegre edilmiştir.

• CO varlığını algılar.

• Minimum 5 yıllık yaşam beklentisine sahiptir.

• Sensör ömrü izlenir.

• Sensör arızası izlenir.

Ayrıca cihaz üzerinde CO algılamasını göstermek için mavi LED bulunur.

✔ Yanlış Alarm Bağışıklığı

Çok kriterli yapı sayesinde cihaz yalnızca tek bir parametreye göre karar vermek yerine farklı sensörlerden gelen bilgileri değerlendirebilir.

Özellikle:

• Buhar

• Çeşitli ortam partikülleri

• Yavaş gelişen yangınlar

• Hızlı gelişen yangınlar

gibi farklı koşullarda daha gelişmiş yangın değerlendirmesi yapılmasına yardımcı olur.

Honeywell, S-Quad ailesinde CO + çift açılı optik + ısı kombinasyonunun buhar bulunan ortamlarda yanlış alarm bağışıklığını artırdığını belirtiyor.

✔ Programlanabilir Algılama

S4-901'de algılama elemanlarının çalışma kombinasyonları programlanabilir.

Honeywell dokümanında 8 farklı EN 54 sensing state bulunduğu belirtilmektedir.

Bu durumlar:

• Optik

• Isı

• CO

algılamalarının farklı kombinasyonlarıyla farklı risklere göre yapılandırılabilir.

Bu özellik sayesinde dedektörün kullanılacağı ortamın risklerine göre daha uygun bir algılama stratejisi oluşturulabilir.

✔ Dahili Hat İzolatörü

S4-901 içerisinde 2 adet dahili line isolator bulunur.

Bu özellik loop üzerinde kısa devre meydana geldiğinde arızalı bölümün izole edilmesine ve loop'un geri kalan kısmının çalışmaya devam etmesine yardımcı olur.

Bu nedenle dedektör yalnızca algılama elemanı değil, aynı zamanda adresli loop altyapısının sürekliliğine katkı sağlayan bir cihazdır.

✔ Taban Bilgisi

S4-901 dedektör tabanı ile birlikte kullanılmalıdır.

Honeywell ürün dokümanında uygun taban:

S4-700 – S-Quad Sensor Base

olarak belirtilmektedir.

Dolayısıyla ürün satışında:

S4-901 Dedektör + S4-700 Taban

şeklinde değerlendirme yapılması gerekir.

✔ Kullanım Alanları

S4-901 özellikle gelişmiş yangın algılama ihtiyacı bulunan:

• 🏨 Oteller

• 🏥 Hastaneler

• 🏢 Ofisler

• 🏫 Okullar

• 🛍️ AVM'ler

• 🏭 Fabrikalar

• 🏢 İş merkezleri

• 🏬 Ticari binalar

• 🏠 Rezidanslar

• 🚗 Otoparklar

• 🏭 Endüstriyel tesisler

• 🏨 Konaklama tesisleri

gibi yapılarda kullanılabilir.

✔ Avantajları

✔ 4 farklı algılama elemanı

✔ Çift açılı optik algılama

✔ Isı algılama

✔ CO algılama

✔ Çok kriterli yangın değerlendirmesi

✔ Yanlış alarm riskinin azaltılmasına yardımcı olur

✔ 8 farklı programlanabilir sensing state

✔ Dahili 2 hat izolatörü

✔ CO sensör ömrü ve arıza izleme

✔ Kırmızı ve mavi LED göstergeleri

✔ EN 54-5 / EN 54-7 / EN 54-17 / EN 54-18

✔ LPCB onaylı

✔ Gent Vigilon S-Quad sistemleriyle uyumlu
